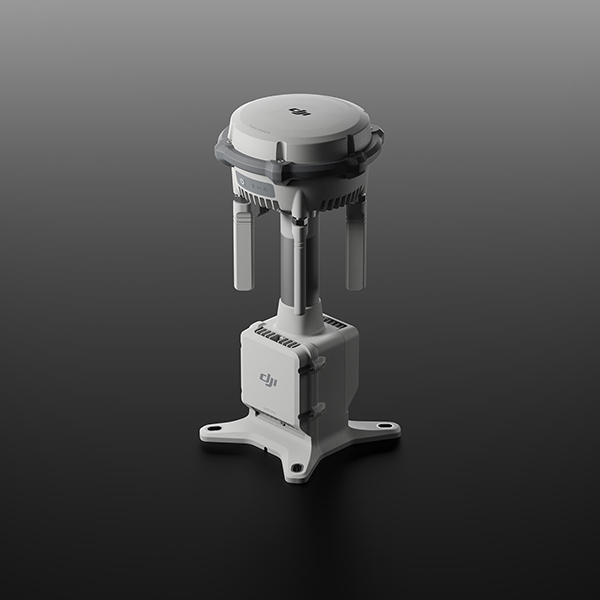

D-RTK 3 Relay Fixed Deployment Version

La nuova Stazione multifunzione D-RTK 3 integra antenne e moduli di ricevitori ad alte prestazioni in grado di monitorare e risolvere i dati dai principali sistemi globali di navigazione satellitare, e supporta più collegamenti di trasmissione dati. Grazie a queste straordinarie funzioni, può fungere da stazione radar per fornire un posizionamento a livello di centimetri per più droni contemporaneamente o estendere la gamma operativa di droni e DJI Dock 3 in modalità di stazione relay. Inoltre, la nuova modalità Rover Station, combinata con l’app DJI Enterprise e DJI Terra, offre una soluzione completa per applicazioni di rilevamento aereo ad alta precisione, garantendo un funzionamento sicuro e accurato.

Più multiple, controllo versatile

Modalità di stazione relay [2] : superare i limiti

Nelle aree urbane, nelle valli o in siti difficili per il DJI Dock 3 con ostacoli fitti, è sufficiente commutare la D-RTK 3 alla modalità Stazione Ripetitrice e posizionarla in un punto elevato, oppure impostare direttamente la stazione ripetitrice per installazione fissa D-RTK 3 Relay [2]. Questa configurazione migliora la distanza di trasmissione video per la serie Matrice 4/4D, estendendo la copertura operativa fino a 25 chilometri [3].

D-RTK 3 supporta il rilevamento degli ostacoli con la serie Matrice 4, consentendo il calcolo in tempo reale degli ostacoli e della qualità del segnale tra la stazione relay, il radiocomando e il drone. Gli operatori possono regolare la posizione del drone in base ai messaggi del radiocomando per garantire una qualità di comunicazione ottimale.

Stazione base: supporta il funzionamento simultaneo di più modelli

D-RTK 3 supporta la nuova trasmissione delle immagini O4 ENT con quattro antenne direzionali esterne, consentendo la trasmissione delle immagini a 15 km [1] in modalità di trasmissione stazione base, garantendo al contempo segnali stabili in tutte le direzioni. Gli operatori devono solo configurare una stazione multifunzione D-RTK 3 senza configurazione aggiuntiva, consentendo il collegamento di più droni alla stazione base e l’accesso al posizionamento a livello di centimetri.

Modalità Rover Station: flessibile ed efficiente

Oltre a fungere da stazione base, D-RTK 3 può essere utilizzata anche come Rover Station per raccogliere le coordinate dei punti di controllo, accrescendo la precisione dei rilevamenti aerei APR e migliorando la precisione dei rilevamenti.

Versione per dispiegamento fisso senza manutenzione

Adattabile agli ambienti più diversi

La Versione per dispiegamento fisso offre un funzionamento in ambiente esterno senza manutenzione e adattabilità a vari ambienti. Può essere installata su torri, pali della luce, muri di parapetto e altre strutture verticali, soddisfacendo i requisiti di diversi scenari. Inoltre, supporta l’alimentazione da DJI Airport 3 o da sorgenti esterne di terze parti, consentendo dispiegamenti a lunga distanza.

Protezione e affidabilità eccezionali

La D-RTK 3 Relay, stazione ripetitrice per dispiegamento fisso, presenta un design hardware e software altamente ridondante e affidabile, riducendo significativamente i costi di manutenzione. Dotata di protezione contro le sovratensioni da fulmine e di un grado di protezione IP67, può operare stabilmente a temperature comprese tra -30°C e 50°C. Una volta installata, può eseguire operazioni all’aperto in modo continuo con un intervento minimo da parte del personale tecnico.

Estrema facilità di posizionamento ad alta precisione

Prestazioni superiori, posizionamento più accurato

D-RTK 3 utilizza un’antenna a dielettrico di aria con un design a filtro, che consente di tenere traccia in modo efficace dei satelliti a bassa altitudine. L’accuratezza del centro di fase dell’antenna è mantenuta entro il livello di millimetro, garantendo una forte resistenza alle interferenze multipath e consentendo un posizionamento ad alta precisione anche in ambienti complessi.

Con il modulo ricevitore incorporato, D-RTK 3 è in grado di ricevere dati satellitari da cinque principali sistemi satellitari su diciannove punti di frequenza. Rispetto alla rete RTK, D-RTK 3 offre risultati di posizionamento più accurati e stabili sotto effetti ionosferici.

Posizionamento ad alta precisione (PPP) indipendente

D-RTK 3 utilizza la soluzione PPP proprietaria di DJI, che consente la convergenza automatica basata su satellite. Offre un posizionamento libero a livello di decimetri anche in condizioni di rete difficili.

* Attualmente supporta solo BeiDou PPP-B2b.

Calibrazione ad alta precisione dalla rete

D-RTK 3 può ricevere dati RTCM e ottenere automaticamente le coordinate e le posizioni corrette attraverso la rete. In caso di utilizzo all’aperto, può ottenere un posizionamento preciso a livello di centimetri senza pre-misurare la posizione del punto di impostazione.

Soluzione di mappatura integrata DJI

Nuova app DJI Enterprise

Supporta l’impostazione dei punti di controllo a terra (GCP) e la compensazione dell’inclinazione

Installare la nuova app DJI Enterprise su un dispositivo Android per misurare le coordinate dei punti di controllo a terra senza strumenti di terze parti. Se utilizzata con i droni DJI che supportano RTK, la soluzione DJI può portare a termine in modo efficiente un intero flusso di lavoro di rilevamenti ad alta precisione.

Il modello D-RTK 3 è dotato di un’unità di misura inerziale ad alta precisione incorporata, che consente di misurare il punto di controllo quando l’asta viene tenuta ad un angolo senza treppiede o garantendo che la stazione base sia verticale, migliorando significativamente l’efficienza operativa in ambienti di misurazione complessi.

Supporta la conversione delle coordinate di proiezione

La nuova app DJI Enterprise include un database di coordinate di proiezione mainstream, che consente l’output diretto delle coordinate planari.

Compatibile con DJI Terra per un’elaborazione efficiente dei dati

Importazione con un solo clic, risparmio di tempo e massima semplicità

I risultati delle misurazioni Rover possono essere esportati come file dei punti di controllo tramite l’app DJI Enterprise e importati in DJI Terra senza necessità di ulteriori regolazioni del formato. Grazie a potenti algoritmi è possibile generare facilmente risultati ad alta precisione.

Supporta PPK locale

D-RTK 3 supporta la registrazione di osservazioni satellitari non elaborate. Se importati in DJI Terra versione 4.4 o superiore insieme ai dati di Matrice 4E, i calcoli PPK locali possono essere eseguiti con un solo clic.

Modelli supportati

Stazione base:

Enterprise:

Serie DJI Matrice 4
DJI Matrice 3D/3TD*
Matrice 300/350 RTK*
Matrice serie 30*
DJI Mavic 3 Serie Enterprise*

Agricoltura:

T60*
T50/T25*
T40/T20P*
DJI FlyCart 30*

Modalità di stazione relay [2]:

Stazione multifunzione D-RTK 3: Matrice 4E/Matrice 4T
D-RTK 3 Relay, stazione ripetitrice per dispiegamento fisso: Matrice 4D/Matrice 4TD

Modalità Rover Station:

Supporta Bluetooth 5.1, compatibile con Android 10 e versioni successive*

* Per ulteriori informazioni, consultare la pagina di download per l’elenco dei telefoni compatibili testati.

Creazione di filmati professionali:

DJI Inspire 3*

* Attualmente, è supportata solo la calibrazione della posizione D-RTK 3 manuale. Fare riferimento agli aggiornamenti ufficiali per miglioramenti futuri delle funzioni.

* Testato con un modello di produzione Stazione multifunzione D-RTK 3 in un ambiente chiuso in condizioni favorevoli e un segnale senza fili senza ostacoli. I risultati effettivi possono variare a seconda dell’ambiente, dell’utilizzo e della versione del firmware.

**Tutti i video e le foto in questa pagina sono stati realizzati nel rigoroso rispetto delle leggi e dei regolamenti locali. Le dimostrazioni sono state scattate e riprese a distanza di sicurezza e sono utilizzate solo come riferimento. Si prega di osservare le leggi e le normative locali e assicurarsi che l’aeromobile abbia ottenuto le certificazioni pertinenti prima del volo.

1. Dati acquisiti in un ambiente esterno privo di interferenze e con conformità FCC. I dati sopra riportati mostrano la distanza di comunicazione maggiore per i voli di sola andata senza ritorno. Prestare sempre attenzione alle notifiche nell’app durante il volo.

2. Questa funzione non è disponibile nei paesi o nelle regioni senza supporto della frequenza a 5 GHz. Consultare le leggi e le regolamentazioni locali per avere ulteriori informazioni.

3. Misurazione secondo gli standard FCC. La distanza di trasmissione massima delle immagini secondo gli standard SRRC è di 12 km, purché non vi siano ostacoli tra la stazione relay e il drone e la distanza tra la stazione relay e il radiocomando sia inferiore a 1 km

4. I servizi a valore aggiunto offerti possono variare in base al paese/regione. Per ulteriori dettagli, rivolgersi al rivenditore locale.

5. Sostituzione a basso costo: le stesse prestazioni e affidabilità dei nuovi prodotti; garanzia ufficiale: fare riferimento alla sezione “Garanzia e assistenza post-vendita” nelle pagine “Assistenza” sul sito web ufficiale di DJI per i dettagli; spedizione gratuita: disponibile per le aree geografiche coperte da DJI Care Enterprise. Gli utenti sono responsabili dei costi aggiuntivi, inclusi i costi logistici e i dazi doganali sostenuti al di fuori dell’ambito della copertura.

6. Riparazioni gratuite illimitate: riparazioni gratuite entro l’ambito e l’ammontare della copertura; copertura per l’intera flotta: la copertura condivisa può essere estesa ad altri dispositivi DJI Enterprise associati a DJI Care Enterprise Plus entro lo stesso periodo di tempo (30 giorni di calendario) dopo la prima attivazione e associazione; spedizione gratuita: disponibile per le aree geografiche coperte da DJI Care Enterprise. Gli utenti sono responsabili dei costi aggiuntivi, inclusi i costi logistici e i dazi doganali sostenuti al di fuori dell’ambito della copertura.
