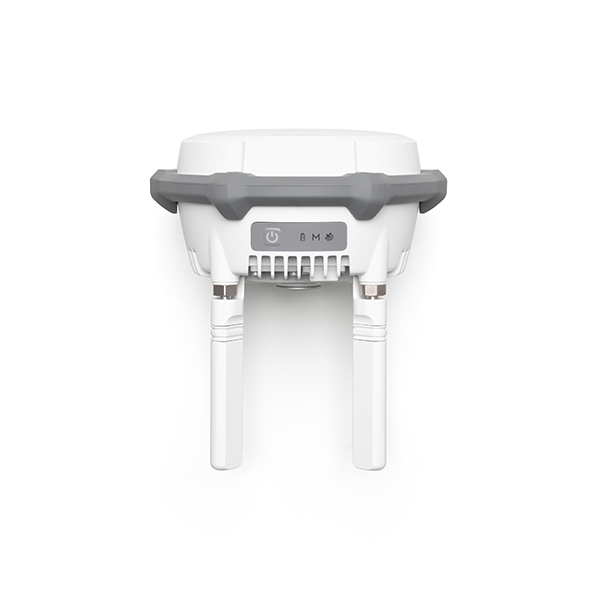

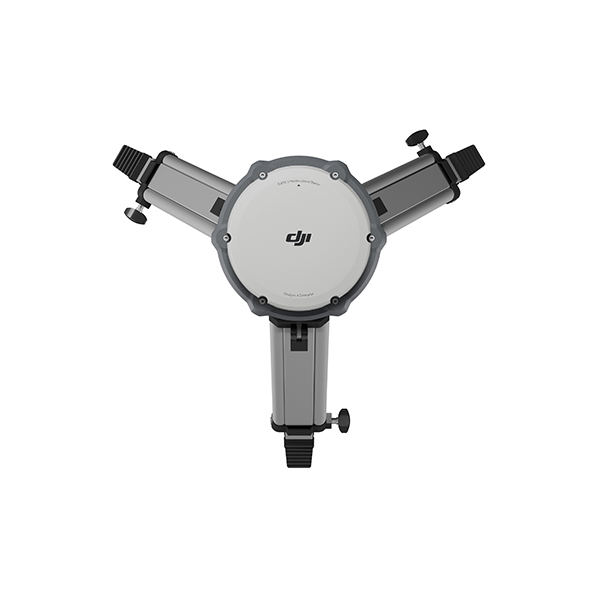

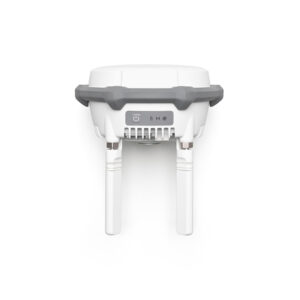

D-RTK 3 Multifunctional Station

La nuova Stazione multifunzione D-RTK 3 integra antenne e moduli di ricevitori ad alte prestazioni, in grado di monitorare e risolvere i dati dai principali sistemi globali di navigazione satellitare. Supporta più collegamenti di trasmissione dati ed è in grado di analizzare la posizione e l’orientamento del dispositivo tramite un’unità di misurazione inerziale integrata ad alte prestazioni. Grazie a queste straordinarie funzioni, può fungere da stazione radar per fornire un posizionamento a livello di centimetri per più droni contemporaneamente o estendere la gamma operativa dei droni in modalità di stazione relay. Inoltre, la nuova modalità Rover Station, combinata con l’app DJI ENTERPRISE e DJI Terra, offre una soluzione completa per applicazioni di rilevamento aereo ad alta precisione.

Funzionare da stazione base per il posizionamento a livello centimetrico di più droni o come hub di scambio per estendere l’autonomia dei droni.

1. La precisione delle misurazioni dipende da vari fattori. Questo valore si ottiene in condizioni normali con una visuale senza ostacoli, una buona distribuzione satellitare, un’attività ionosferica ridotta e senza interferenze elettromagnetiche o effetti multipath.

2. Le vibrazioni intense e le rotazioni rapide possono influire sulla precisione dell’unità di misurazione inerziale.

3. La stazione relay deve essere posizionata in un luogo alto e privo di ostacoli per garantire una comunicazione chiara tra il radiocomando e l’aereo.

4. Dati acquisiti in un ambiente esterno privo di ostacoli e interferenze. ‌I dati sopra riportati mostrano la distanza di comunicazione più lontano per i voli di sola andata e di andata e ritorno secondo ciascuno standard. Durante il volo, prestare sempre attenzione alle notifiche RTH visualizzate nell’app.

5. Assicurarsi che tutte le interfacce dei tappi in gomma sul corpo siano installate correttamente.

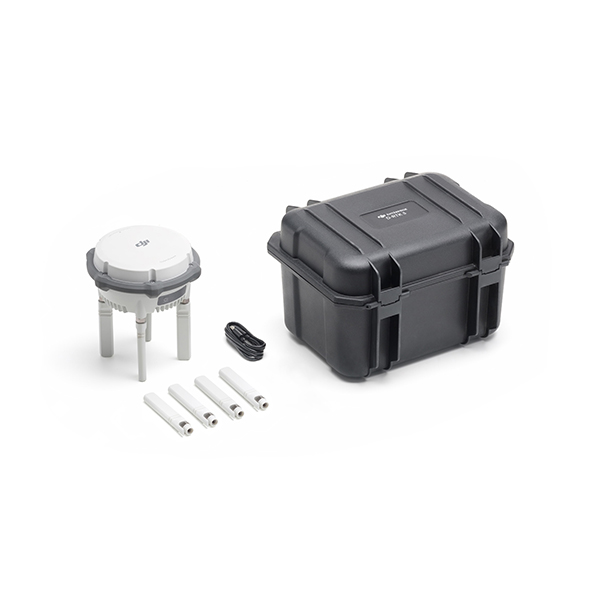

Stazione multifunzione D-RTK 3 × 1

Antenne direzionali OcuSync di ricambio × 4

Cavo dati da USB-A a USB-C × 1

Frequenza GNSS

GPS: L1C/A, L2C, L5

BDS: B1I, B2I, B3I, B1C, B2a, B2b

Galileo: E1, E5a, E5b, E6

GLONASS: L1, L2

QZSS: L1C/A, L2C, L5

Banda L

Precisione della modalità Rover Station

Misurazione statica

Orizzontale: 0,8 cm + 1 ppm (RMS)

Verticale: 1,5 cm + 1 ppm (RMS)

Misurazione dell’inclinazione

Intervallo di angolazione: da 0° a 60°

Orizzontale: 8 mm + 0,7 mm/° inclinazione (precisione <2 cm entro 30°)

Distanza massima di trasmissione (in modalità di stazione relay, senza ostacoli e senza interferenze)

FCC:

15 km tra l’aeromobile e la stazione relay

1 km tra la stazione relay e il radiocomando

SRRC:

12 km tra l’aeromobile e la stazione relay

1 km tra la stazione relay e il radiocomando

CE:

8 km tra l’aeromobile e la stazione relay

300 m tra la stazione relay e il radiocomando

Grado di protezione: IP67 (solo stazione)

Diametro: 163 × 89 mm (senza Antenne direzionali OcuSync)

Peso: 1,26 kg
